Joystick-HJ-86-Serie für schwere Geräte
Mehrachsiger Bediengriff der Serie HJ8 6 mit Griff. Produktmerkmale: Das robuste Griffdesign ist langlebig und eignet sich für Einsätze mit hoher Beanspruchung. Die Feder stellt sich automatisch zurück, einachsiger oder zweiachsiger Betrieb. Bei der Winkelerkennung handelt es sich um einen Hallsensor mit langer Lebensdauer. Verschieden...
Beschreibung
HJ86Serie
Mehrachsiger Bediengriff mit Griff
Produktmerkmale
Das robuste Griffdesign ist langlebig und für Einsätze mit hoher Belastung geeignet.
Die Feder stellt sich automatisch zurück, einachsiger oder zweiachsiger Betrieb.
Bei der Winkelerkennung handelt es sich um einen Hallsensor mit langer Lebensdauer.
Es stehen verschiedene Ausgabeformen zur Verfügung.
Verschiedene Obergriffe sind optional.
Einsatzbereich
Diese Produktserie wird hauptsächlich in Kränen, Ladern, Gabelstaplern, Baggern, Hubarbeitsbühnen, Traktoren, Erntemaschinen usw. eingesetzt.
Technische Parameter Technische Information
Elektrische Parameter
Hallentyp
Versorgungsspannung | 5 ± 0,5 VDC |
Stromversorgungsstrom (Nennstrom der Stromversorgung) | <11mA (single axis) 22mA (dual axis) |
Begrenzen Sie die zulässige Überspannung | 20 VDC |
Zulässige Rückwärtsspannung | -10Vdc |
Linearer Fehler der Ausgangsspannung | <± 0.2V |
Mechanische Parameter
Schaukelwinkel | ± 20 Grad |
Arbeitsweise | Automatischer Federrücklauf |
Startkraft | 20N |
Maximale Betätigungskraft | 11N |
Begrenzungskraft | > 300N |
Lebensdauer | >2 Millionen Mal |
Gewicht | Ungefähr 660g |
Umgebungsparameter
Arbeitstemperatur | -30C ~ + 70 Grad |
Lagertemperatur | -40 Grad ~ + 85 Grad |
Schutzgrad | IP65 (über der Installationsplatte) |
Produktauswahl
Serie
HJ86
Operationsmethode
1A | Einachsiger Front-Back-Betrieb |
2AC | Beliebige Betriebsrichtung von zwei Achsen |
Eingangsspannung
S | 5Vdc (Standardspannung |
W | 9 ~ 36 VDC (weite Spannung). |
Ausgangssignal
Hall-Typ (Versorgungsspannung 5 VDC)
H51 | Single Hall, 0,5 ~ 2,5 ~ 4,5 V DC Spannungsausgang |
H52 | Einzelner Hall, 0 ~ 2,5 ~ 5 VDC Spannungsausgang |
H53 | Single Hall, 1,25 ~ 2,5 ~ 3,75 VDC Spannungsausgang |
J33 | CAN 2.0B-Bus-Ausgang, Quelladresse ist 33, J1939-Protokoll |
J34 | CAN 2.0B-Bus-Ausgang, Quelladresse ist 34, J1939-Protokoll |
Griff des Joysticks
SY/SD/SL
※ Optionale SY-/SL-/SD-Serie, individuell anpassbarer Griff möglich
Ausgehender Weg
L (Direktabgang)
D (Deutsch-Stecker)
※ Die Ausgangsform anderer Steckverbinder kann individuell angepasst werden
Elektroinstallationen
CANbus-Ausgang
Pin-Nr | Funktion |
1 | Leistung 9~36V |
2 | Macht oV |
3 | CAN hoch |
4 | CAN niedrig |
5 | CAN-Abschirmung |
6 | N/A |
Definition des Hall-Sensor-Ausgangs
Farbe | Funktion |
Rot | Stromversorgung 5V-Eingang |
Schwarz | GND |
Gelb | Hall-Ausgang nach vorne und hinten |
Weiß | Hall-Ausgang in linker und rechter Richtung |

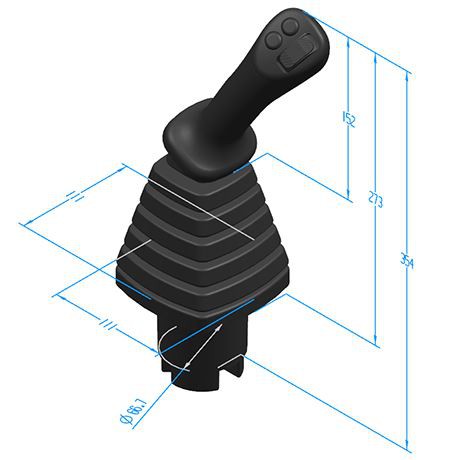

Maße
Produktinstallation
Häufig gestellte Fragen:
F1: Sind Sie ein Joystick-Handelsunternehmen oder Hersteller?
A1: Wir sind Hersteller maßgeschneiderter industrieller Joystick-Controller mit 20+ Jahren Erfahrung.
F2: Wie viele Stück Joysticks produzieren Sie jeden Monat?
A: Wir können jeden Monat mehr als 20.000 Stück produzieren. Unser Unternehmen wächst, bei größerer Nachfrage können wir auch kurzfristig die Produktionskapazität erhöhen.
F3: Wie kann eine kostenlose Wartung über die gesamte Lebensdauer erreicht werden?
A3: Wenn Sie Benutzer sind, können Sie das Gerät nach der Inspektion und Reparatur an das Werk zurückschicken, es an den Kunden zurückschicken und einen Reparaturbericht vorlegen. Wenn Sie Händler sind, bieten wir Ihnen kostenlose Teile an oder schicken es zur Reparatur zurück. Wir können auch einen Umtauschservice anbieten.
F4: Gibt es eine Bedienungsanleitung für die kundenspezifischen Produkte?
A4: Ja, wir bieten die Anleitung zum Anpassen der Joysticks an. Bei Bedarf können wir eine Video- oder Online-Anleitung anbieten. Für die AWP-Joysticks, die für die After-Sales-Wartung verwendet werden, gibt es wie üblich keine Anleitung, aber wenn Sie Fragen haben, können wir auch für Sie antworten.
Gebrauchsmusterzertifikat
Qualitätszertifikat
Über Verschiffen
Im Allgemeinen dauert es 2 Wochen, bis das Produkt fertig ist. Wenn der Kunde dringend Joysticks benötigt, können wir dem Kunden folgen, um die Ware in kürzester Zeit zu liefern. Wenn es sich um eine Kleinserienbestellung handelt, nutzen wir die Expresszustellung bis zur Tür. Wenn Sie große Mengen bestellen, können Sie zwischen See-, Land- und Luftfracht wählen.
Geschwindigkeit, Genauigkeit, Qualität!
Dienst
Wir bieten eine lebenslange Garantie für alle unsere Joysticks.
